Комплекс трассопоисковый "Сталкер" 80-14 с GPS/ГЛОНАСС модулем (Li-Ion)

Трассоискатель "Сталкер 80-14" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

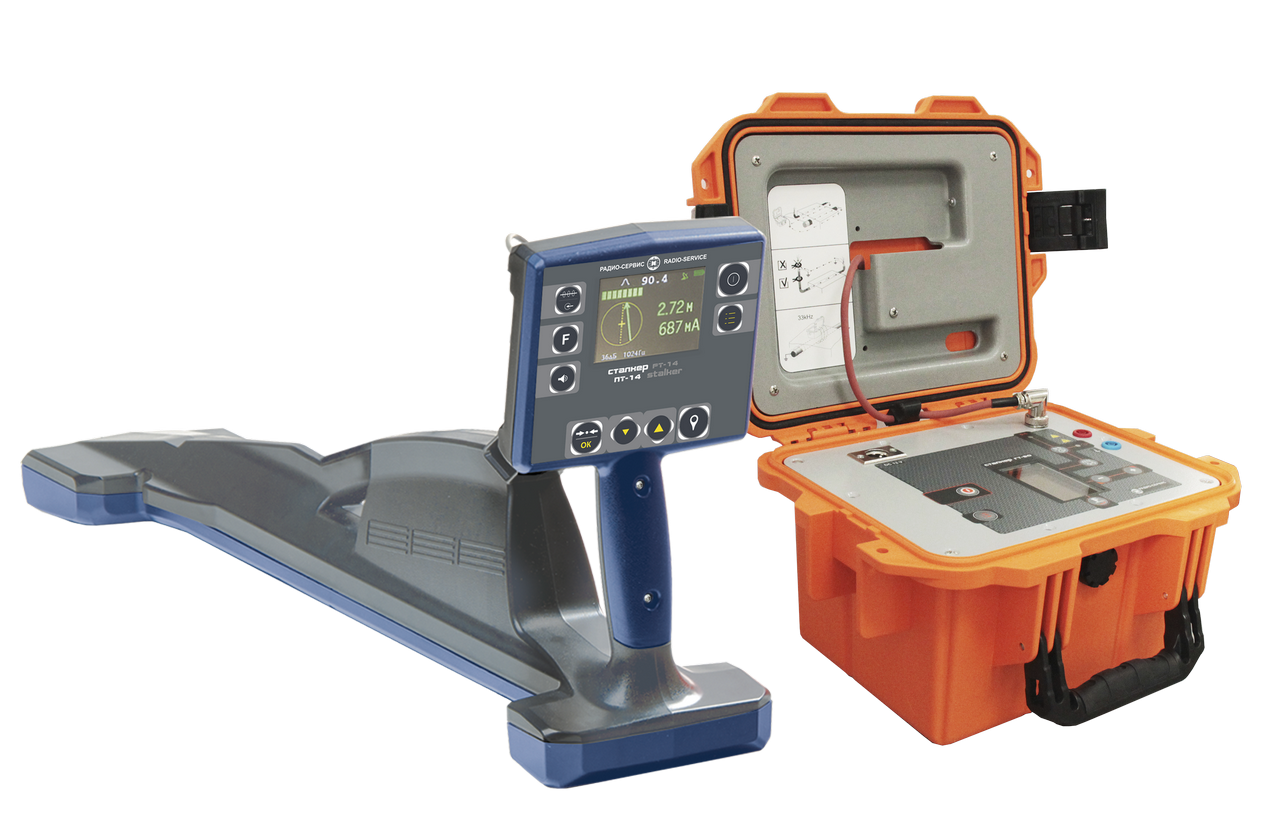

В комплект поставки трассоискателя «Сталкер 80-14» входит генератор ГТ-80 и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем (Li-Ion)

С принципами работы трассоискателей серии «Сталкер» с высокоточным GPS RTK – планшетом PrinCe LT700H можно ознакомиться в учебном фильме https://youtu.be/ixbdZwx_-n8

Общие особенности трассоискателя "Сталкер 80-14"

• функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• трассировка и координирование местоположения во всемирной системе координат;
• связь с компьютером по Bluetooth , память на 10000 измерений;
• встроенный с GPS/ГЛОНАСС модуль
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
• для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• дистанционное управление генератором  через сеть GSM;
• частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-24, 80-14, 80-12;
• меню приемника ПТ-14 на русском и английском языках.

Приемник Сталкер ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion)

• встроенный GPS/ГЛОНАСС модуль
• облегченная конструкция (вес 1,7 кг.)
• яркий цветной дисплей
• Увеличенное время работы до 14 часов от Li-Ion аккумуляторов

        Непрерывное отображение на  дисплее всех необходимых параметров:

1.  Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;

2.      Шкалы «максимума» и «минимума»;

3.      Глубины залегания  и силы тока коммуникации на всех активных частотах;

4.      Шкала «зонд» - для определения мест повреждений;

5.      Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;

6.      Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;

7.      Режим острый максимум.

Запись в память приемника ПТ-14:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;

• направления к коммуникации;

• показания глубины залегания коммуникации и величины тока в ней;

• направления поискового тока;

• относительной полярности разности потенциалов по входу «ЗОНД»;

• фазы сигнала по входу «ТРАССА»;

• рабочих частот;

• местные дата и время в момент снятия показаний по информации GPS;

• координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-14

Генератор ГТ-80

• Мощность и ток до 80 Вт, 12 А

• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли

• Дистанционное управление генератором через сеть GSM

• Отложенный старт

• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100

• Быстрое автоматическое согласование с нагрузкой для простоты использования;

• Совместим со всеми приемниками серии «Сталкер»

• Работа с приемниками других производителей

• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);

• Влагозащищенный, ударопрочный корпус (IP 54).

Технические характеристики генератора ГТ-80
