"Сталкер" 75-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) Комплекс трассопоисковый

Трассоискатель "Сталкер 75-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

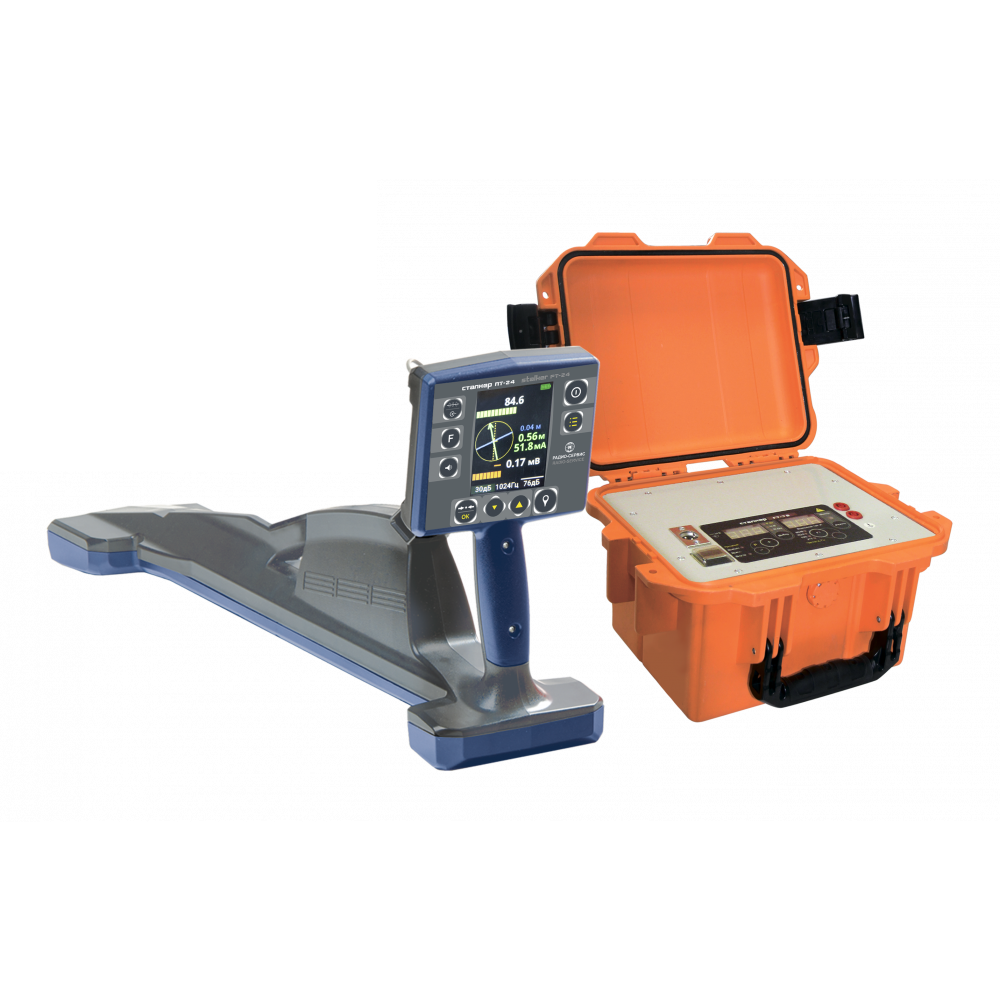

В комплект поставки трассоискателя «Сталкер 75-24» входит генератор ГТ-75 и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем.

С принципами работы с комплексом "Сталкер" можно ознакомиться в учебных фильмах:

• работа с GPS модулем https://youtu.be/wZPIzG8_Tno,
• поиск мест отводов трубопроводов "Сталкер" 15-24  https://youtu.be/MF0I_xypMfQ
• бесконтактная подача поискового сигнала ГТ-15 https://youtu.be/aCZo19lgC1E
• Поиск мест повреждения  https://youtu.be/Q7ht0PSZkiI
• Высокоточное позиционирование https://youtu.be/ixbdZwx_-n8

Особенности трассоискателя "Сталкер 75-24" (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

• функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• поиск положения передающих зондов и камер телеинспекции
• трассировка и координирование местоположения во всемирной системе координат;
• встроенный GPS/ГЛОНАСС модуль
• высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• связь с компьютером по Bluetooth , память на 10000 измерений;
• для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 75-24 автоматически отображает глубину и силу тока (даже в пассивных режимах);
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
• меню приемника ПТ-24 на русском, английском и китайском языках.

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

• встроенный GPS/ГЛОНАСС модуль

• облегченная конструкция (вес 1,9 кг.)

• увеличенный яркий цветной дисплей

• увеличенное время работы до 20 часов от Li-Ion аккумуляторов

  Непрерывное отображение на  дисплее всех необходимых параметров:

• Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

- первая с протекающим током от генератора; - вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб);

• Шкалы «максимума» и «минимума»;
• Глубины залегания и силы тока коммуникации на всех активных частотах;
• Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)

Запись в память приемника ПТ-24:

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;

• направления к коммуникации;

• показания глубины залегания коммуникации и величины тока в ней;

• направления поискового тока;

• относительной полярности разности потенциалов по входу «ДАТЧИК»;

• фазы сигнала по входу «ТРАССА»;

• рабочих частот;

• местные дата и время в момент снятия показаний по информации GPS;

• координат места снятия показаний по информации GPS.

Технические характеристики приемника ПТ-24

Генератор ГТ-75

• Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
• Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
• Высокая выходная мощность для работы в сложных условиях;
• Автоматическое согласование с нагрузкой для простоты использования;
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
• Влагозащищенный, ударопрочный корпус (IP 44).

Технические характеристики генератора ГТ-75:
